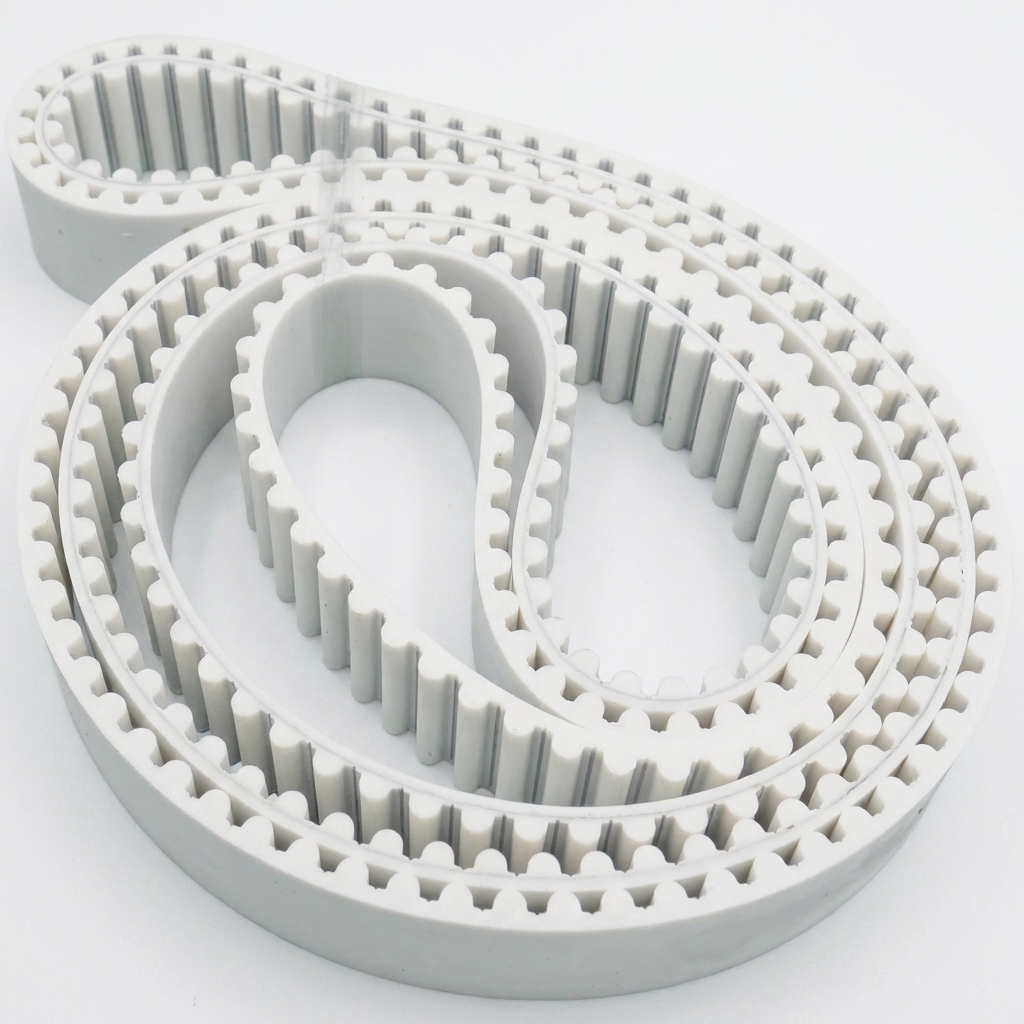

HTD5M PU Zaman Kayışı

Açıklama

HTD 5M PU Zaman Kayışı Nedir?

HTD 5M PU zaman kayışı, HTD (High Torque Drive – yüksek tork tahriki) profil ailesinin 5 mm adımlı üyesidir. “5M” adı, 5 mm metrik adımı belirtir. HTD kayışları, T ve AT serisinden farklı bir diş geometrisine sahiptir: dişler trapez (yamuk) değil, yuvarlak/eğrisel (curvilinear) kesitlidir. Bu yuvarlak diş, kasnak diş boşluğuna daha yumuşak oturur ve yük altında gerilmeyi diş tabanına yayar. Kayış, poliüretan (PU) gövde içine gömülü çelik gerginlik tellerinden oluşur.

HTD profilinin amacı yüksek tork aktarımıdır. Yuvarlak diş, keskin köşeli trapez dişe göre gerilme yoğunlaşmasını azaltır; bu da dişin daha yüksek yükü kırılmadan taşımasını sağlar. Bu nedenle HTD 5M, özellikle sürekli ve yüksek torklu güç aktarımı gerektiren döner tahrik sistemlerinde tercih edilir.

HTD ile T/AT Farkı

HTD ile T ve AT serisi, farklı diş geometrilerine sahiptir ve kasnakları uyumlu değildir. T ve AT dişleri trapez kesitlidir ve özellikle konumlama (lineer) hassasiyetinde öne çıkar. HTD dişi ise yuvarlaktır ve yüksek tork aktarımı için optimize edilmiştir. Aynı 5 mm adıma sahip bir T5 ile HTD 5M birbirinin yerine kullanılamaz; kasnak diş profilleri farklıdır. Uygulama seçiminde belirleyici olan, işin konumlama mı yoksa güç aktarımı mı olduğudur.

HTD 5M Profilinin Teknik Değerleri

HTD 5M profilinin standart geometrisi şu değerlere sahiptir: adım (pitch) 5 mm, diş yüksekliği yaklaşık 2,1 mm, toplam kayış kalınlığı yaklaşık 3,6 mm. Yuvarlak ve nispeten derin dişi, kayışın yüksek tork taşımasını sağlar. HTD 5M kayış yalnızca HTD 5M profilli kasnakla çalışır; T5, AT5 veya diğer HTD adımlarıyla (8M, 14M) uyumlu değildir.

Açık Boy ve Sonsuz (Kaynaklı) Seçenek

HTD 5M PU zaman kayışı iki biçimde kullanılır. Sonsuz (kaynaklı) kayış, uçları birleştirilerek kapalı çevrim hâline getirilir ve iki kasnak arasında döner; HTD’nin en yaygın kullanımı bu güç aktarımı uygulamalarıdır. Açık boy (metraj/rulo) kayış ise doğrusal hareket sistemlerinde istenen uzunlukta kesilerek kullanılır ve uçları kelepçeyle sabitlenir.

Kullanım Alanları

HTD 5M PU zaman kayışı, yüksek tork ve senkron sürüş gereken hatlarda kullanılır:

• Sürekli ve yüksek torklu güç aktarımı
• Pompa, fan ve makine tahriklerinde senkron sürüş
• Otomasyon ve robotik döner tahrikler
• Küçük konveyör ve besleme sistemlerinde sürüş
• Senkron hız gerektiren makine hatları

Teknik Özellikler

Değerler standart HTD 5M profiline aittir; genişlik ve uzunluk uygulamaya göre belirlenir.

Öne Çıkan Özellikler

HTD 5M PU zaman kayışı, yuvarlak diş yapısı sayesinde gerilmeyi diş tabanına yayar ve yüksek tork aktarımına imkan tanır; kaymadan senkron çalışır. Çelik gerginlik telleri düşük uzama vererek gerginliği ve senkron hızı korur. Poliüretan gövde aşınmaya ve yağa dayanıklıdır, sessiz çalışır ve bakım ihtiyacı düşüktür. Yumuşak diş kavraması, T dişine göre daha sessiz ve daha az titreşimli bir sürüş sunar.

Üretim ve Temin

Konveyör Market, HTD 5M PU zaman kayışını açık boy (metraj) veya istenen uzunlukta kaynaklı (sonsuz) olarak hazırlar. Genişlik uygulamaya göre kesilir; talep hâlinde kayış üzerine kaplama veya işleme uygulanabilir. Uygun HTD 5M kasnak ve aksesuar seçiminde teknik destek verilir. Güç, devir ve merkez mesafesi bilgisi iletildiğinde doğru kayış ve genişlik belirlenir.

Sık Sorulan Sorular

HTD ile T5 aynı mı?
Hayır. Adımları 5 mm olsa da diş yapıları farklıdır: T5 trapez, HTD 5M yuvarlak dişlidir. Kasnakları uyumlu değildir.

HTD neden yüksek tork için uygun?
Yuvarlak diş, gerilme yoğunlaşmasını azaltır ve yükü diş tabanına yayar; bu da dişin daha yüksek torku kırılmadan taşımasını sağlar.

HTD 5M hangi kasnakla çalışır?
Yalnızca HTD 5M profilli kasnakla çalışır. T5, AT5 veya HTD 8M/14M kasnaklar uyumlu değildir.

Konumlama için mi güç aktarımı için mi?
HTD öncelikle güç aktarımı ve senkron sürüş içindir. Hassas lineer konumlamada AT serisi öne çıkar.

İstediğim ölçüde alabilir miyim?
Evet. İstediğiniz genişlik ve uzunlukta hazırlanır; açık boy veya kaynaklı (sonsuz) olarak temin edilir.
