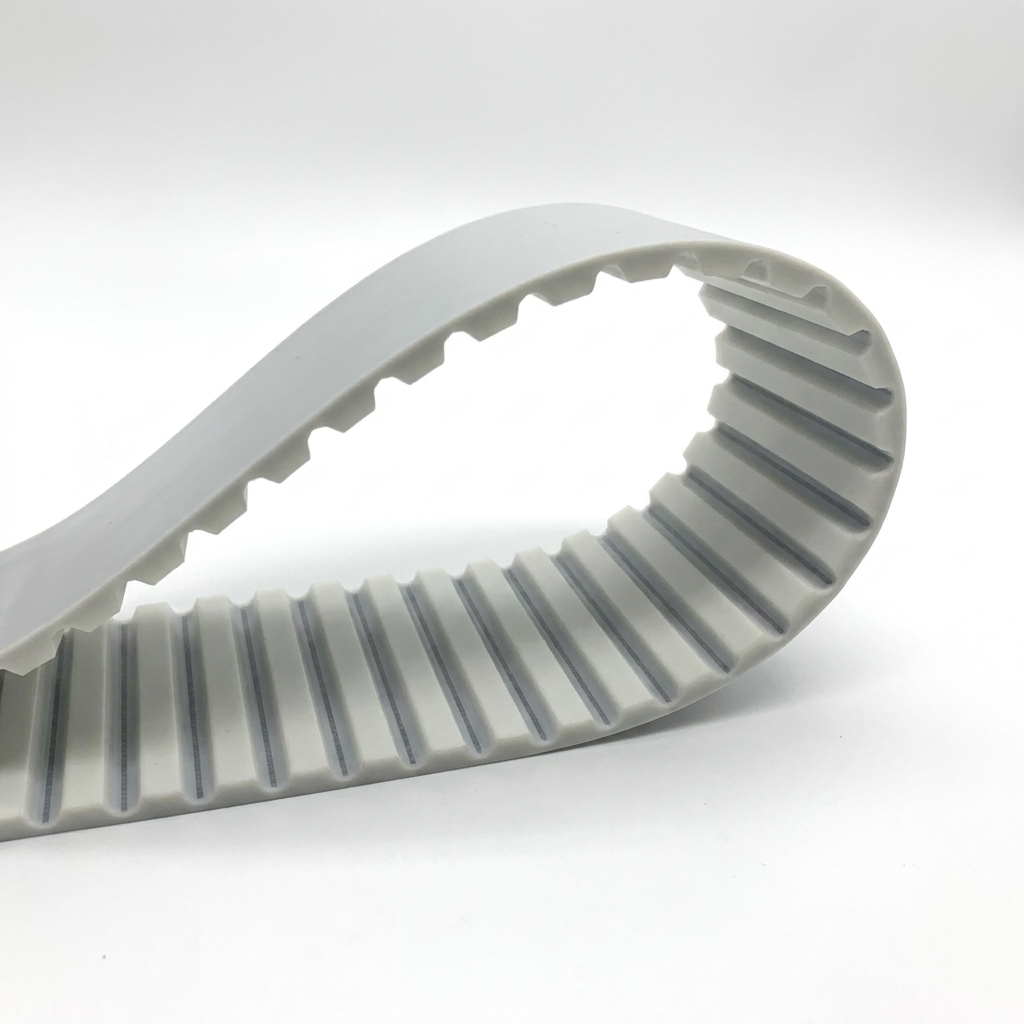

AT20 PU Zaman Kayışı

Açıklama

AT20 PU Zaman Kayışı Nedir?

AT20 PU zaman kayışı, güçlendirilmiş AT profilinin 20 mm adımlı üyesidir. AT20, T20 ile aynı 20 mm adıma sahiptir; fark diş geometrisindedir. AT dişi, T dişine göre daha geniş tabana ve daha güçlü bir kesite sahiptir. Bu yapı, en büyük adımda dahi dişin yük altında deformasyona uğramadan çalışmasını ve kayışın minimum esneme göstermesini sağlar. Kayış, poliüretan (PU) gövde içine gömülü çelik gerginlik tellerinden oluşur.

AT20, hem AT serisinin hem de metrik zaman kayışlarının en yüksek yük ve güç sınıfını temsil eder. Geniş ve derin diş yapısı ile yüksek mukavemetli çelik telleri, çok yüksek çekiş kuvvetlerini ve ağır yükleri taşır. Bu nedenle AT20, en zorlu güç aktarımı ve ağır lineer konumlama uygulamaları için tercih edilir.

AT20 ile T20 ve AT10 Farkı

AT20 ve T20 aynı 20 mm adımı paylaşır ancak diş yapıları farklıdır ve kasnakları uyumlu değildir. AT20 dişi daha güçlü olduğu için daha yüksek yük ve konum doğruluğu sağlar. AT10 ile karşılaştırıldığında ise fark adımdadır: AT10 10 mm adımla orta-ağır yük için, AT20 ise 20 mm adımla en ağır yük ve en yüksek güç için uygundur. Kısaca AT20, AT ailesinin en üst kapasiteli üyesidir.

AT20 Profilinin Teknik Değerleri

AT20 profilinin standart geometrisi şu değerlere sahiptir: adım (pitch) 20 mm, diş yüksekliği 5 mm, toplam kayış kalınlığı 8 mm. Güçlendirilmiş diş tabanı ve yüksek mukavemetli çelik telleri, AT20’yi çok yüksek çekiş kuvveti gerektiren sistemler için uygun kılar. AT20 kayış yalnızca AT20 profilli kasnakla çalışır; T20, AT10 veya diğer profillerle uyumlu değildir.

Açık Boy ve Sonsuz (Kaynaklı) Seçenek

AT20 PU zaman kayışı iki biçimde kullanılır. Açık boy (metraj/rulo) kayış, ağır ve uzun mesafeli lineer sistemlerde istenen uzunlukta kesilerek kullanılır; uçları kelepçeyle sabitlenir. Sonsuz (kaynaklı) kayış ise uçları birleştirilerek kapalı çevrim hâline getirilir ve iki kasnak arasında döner; en yüksek yüklü senkron konveyör ve tahrik hatlarında kullanılır.

Kullanım Alanları

AT20 PU zaman kayışı, en yüksek yük ve kuvvet gereken hatlarda kullanılır:

• Ağır ve uzun mesafeli lineer konumlama sistemleri
• En yüksek torklu güç aktarımı ve makine tahrikleri
• Ağır portal robot, köprü ve kaldırma sistemleri
• Yüksek yüklü senkron konveyör ve besleme hatları
• Çok yüksek çekişli itici ve sürgü sistemleri

Teknik Özellikler

Değerler standart AT20 profiline aittir; genişlik ve uzunluk uygulamaya göre belirlenir.

Öne Çıkan Özellikler

AT20 PU zaman kayışı, güçlendirilmiş büyük diş yapısı sayesinde metrik zaman kayışlarının en yüksek yük ve çekiş kapasitesini sunar; kaymadan senkron çalışır. Çelik gerginlik telleri düşük uzama vererek en ağır yükte bile konum doğruluğunu korur. Poliüretan gövde aşınmaya ve yağa dayanıklıdır, sessiz ve bakımı düşük çalışır. Geniş genişlik seçenekleriyle en zorlu uygulamalara ölçeklenir; açık boy ve sonsuz biçimlerle hem ağır lineer sistemlere hem döner tahriklere uyar.

Üretim ve Temin

Konveyör Market, AT20 PU zaman kayışını açık boy (metraj) veya istenen uzunlukta kaynaklı (sonsuz) olarak hazırlar. Genişlik uygulamaya göre kesilir; talep hâlinde kayış üzerine kaldırıcı profil, kaplama veya işleme uygulanabilir. Uygun AT20 kasnak ve aksesuar seçiminde teknik destek verilir. Eksen boyu, yük ve hız bilgisi iletildiğinde doğru kayış ve genişlik belirlenir.

Sık Sorulan Sorular

AT20 ile T20 arasındaki fark nedir?
Adımları (20 mm) aynıdır ama AT20 dişi daha geniş ve güçlüdür; daha yüksek yük ve konum doğruluğu sağlar. Kasnakları uyumlu değildir.

AT10 mu AT20 mu almalıyım?
Orta-ağır yük için AT10 (10 mm adım); en yüksek yük, güç ve uzun mesafe için AT20 (20 mm adım) uygundur.

AT20 hangi kasnakla çalışır?
Yalnızca AT20 profilli kasnakla çalışır. T20 veya AT10 kasnaklar uyumlu değildir.

Yük kapasitesini nasıl artırırım?
Kayış genişliği arttıkça taşıma ve güç kapasitesi artar. Yük bilgisi iletildiğinde uygun genişlik belirlenir.

İstediğim ölçüde alabilir miyim?
Evet. İstediğiniz genişlik ve uzunlukta hazırlanır; açık boy veya kaynaklı (sonsuz) olarak temin edilir.
